RFID на железной дороге: от идентификации вагонов к созданию интеллектуальной транспортной системы

Введение

Железнодорожный транспорт, как кровеносная система глобальной экономики, требует беспрецедентного уровня надежности, прозрачности и эффективности управления активами. Традиционные системы учета подвижного состава, основанные на визуальном считывании номеров и бумажном документообороте, становятся узким местом в условиях растущих грузопотоков.

Технология RFID (Radio Frequency Identification) утвердилась в качестве отраслевого стандарта для автоматической идентификации и сбора данных, создавая цифровую основу для «умной» железной дороги. Согласно исследованиям Американской ассоциации железных дорог (AAR)¹, внедрение систем автоматической идентификации оборудования позволяет повысить эффективность операций и снизить эксплуатационные расходы на 10-15%.

Эта статья исследует, как развертывание RFID-систем позволяет перейти от эпизодического учета к непрерывному мониторингу и управлению тысячами активов в реальном времени.

Схема работы системы AEI: RFID-считыватель на железнодорожном пути

Технологические стандарты: основа глобальной интероперабельности

Ключевым фактором успешного внедрения RFID на железной дороге является соблюдение международных стандартов, обеспечивающих совместимость систем разных стран и операторов.

Эволюция систем идентификации на железной дороге

Критерий	RFID-система (AAR S-918)	Видео-АРС	Ручной учет
Точность идентификации	>99.9% (всепогодная работа)	90-95% (зависит от условий)	<90% (человеческие ошибки)
Скорость считывания	До 200 км/ч	Требует замедления	Только стационарно
Дополнительные данные	Да (служебная информация)	Нет (только номер)	Нет
Стоимость владения	Средняя (низкий OPEX)	Высокая (дорогое ПО)	Очень высокая (персонал)
Работа в экстремальных условиях	Отличная (-40°C до +85°C)	Ограниченная	Затруднена

Мировым стандартом де-факто является спецификация Association of American Railroads (AAR) S-918² для систем автоматической идентификации оборудования (AEI — Automatic Equipment Identification). Она определяет:

Использование пассивных UHF RFID-меток (860-960 МГц)
Протоколы обмена данными между считывателями и центральными системами
Требования к установке и обслуживанию оборудования
Стандарты кодирования данных для международного обмена

Этот стандарт также гармонизирован с европейскими директивами TSI (Technical Specifications for Interoperability)³ и поддерживается Международным союзом железных дорог (UIC).

Ключевые применения и архитектура системы

Развертывание RFID-решений охватывает все критически важные участки железнодорожной инфраструктуры:

1. Автоматическая идентификация подвижного состава (AEI)

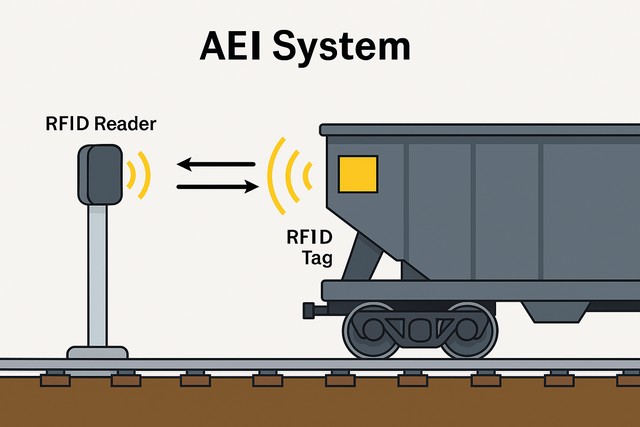

Принцип работы: Стационарные считыватели, установленные на путях перед въездом на станции, сортировочные горки, пограничные переходы, автоматически считывают данные с меток при прохождении состава.

Техническое оснащение:

Считыватели: Промышленные UHF RFID-ридеры (Impinj Speedway серии, Zebra FX9600) с рабочим диапазоном -40°C до +85°C
Антенны: Специализированные железнодорожные антенны с дальностью до 8 метров
Метки: Пассивные UHF-метки в защищенных корпусах, устойчивые к вибрациям и механическим воздействиям

Передаваемые данные:

Уникальный номер вагона (10-значный код)
Код собственника подвижного состава
Тип и модель вагона
Дата последнего технического осмотра

2. Контроль технического состояния и безопасности

"Умные" вагоны: RFID-метки на критических узлах (буксовые узлы, колесные пары, тормозная система) хранят данные о техническом обслуживании и могут интегрироваться с IoT-датчиками для мониторинга состояния в реальном времени.

Контроль груза: Использование электронных пломб (e-seals) на базе RFID для контейнеров и цистерн, фиксирующих несанкционированное вскрытие и обеспечивающих целостность груза.

3. Управление ремонтом и обслуживанием (MRO)

Автоматизация депо: При въезде вагона в ремонтное депо система автоматически предоставляет персоналу полную историю обслуживания, что ускоряет диагностику и планирование ремонтных работ.

Финансовое и операционное воздействие: проверенные результаты

Анализ внедрений RFID-систем на железных дорогах демонстрирует измеримые улучшения операционной эффективности:

Ключевые показатели улучшений:

Повышение пропускной способности узлов на 15-25%: Исключение ручного ввода данных и автоматизация обработки составов значительно ускоряет операции на сортировочных станциях.

Снижение эксплуатационных расходов на 10-15%: Экономия достигается за счет:

Оптимизации численности персонала
Сокращения простоя вагонов
Предотвращения ошибок маршрутизации
Снижения потерь подвижного состава

Повышение точности данных о местоположении до 99.9%: Критически важно для клиентов логистических услуг и планирования перевозок.

Практические кейсы внедрения в международной практике

Norfolk Southern Corporation (США)

Одна из крупнейших железнодорожных компаний США внедрила систему AEI на основе стандарта AAR S-918⁴:

Масштаб: 22,000 миль путей, покрытых RFID-считывателями
Парк: Отслеживание более 120,000 вагонов
Результаты: Сокращение времени формирования составов на 20%
Безопасность: Снижение количества инцидентов с "потерянными" вагонами на 85%

Canadian Pacific Railway

Канадская тихоокеанская железная дорога использует RFID для мониторинга подвижного состава⁵:

Технология: Интеграция AEI с системой машинного зрения
Эффект: 30% сокращение времени инспекции составов
ROI: Окупаемость системы за 18 месяцев
Предиктивное обслуживание: 25% снижение незапланированных ремонтов

European Rail Traffic Management System (ERTMS)

Европейская система управления железнодорожным движением интегрирует RFID в рамках программы цифровизации⁶:

Стандартизация: Единые протоколы для 28 стран ЕС
Интероперабельность: Беспрепятственное движение составов между странами
Безопасность: Автоматический контроль соответствия нагрузки техническим требованиям

Технические требования и спецификации

Требования к RFID-меткам для железнодорожного применения:

Механическая прочность:

Устойчивость к вибрациям: до 20G при частоте 10-2000 Гц
Ударопрочность: до 100G при длительности импульса 11 мс
Влагозащита: IP67 или выше

Температурный диапазон:

Рабочий диапазон: -40°C до +85°C
Диапазон хранения: -55°C до +125°C

Радиочастотные характеристики:

Частотный диапазон: 860-960 МГц (регион-зависимый)
Дальность считывания: до 8 метров
Время отклика: менее 100 мс

Интеграция с существующими системами:

ERP-системы: SAP Transportation Management, Oracle Transportation Management

Диспетчерские системы: GTMS (США), TMS (Европа)

Системы безопасности: ALSN, CLUB-U, ETCS

Будущие технологические тренды

Интеграция с Industrial IoT:

Цифровые двойники: Создание виртуальных моделей подвижного состава с обновлением данных от RFID-меток и датчиков состояния, позволяющих моделировать износ и оптимизировать графики обслуживания.

Predictive Maintenance: Анализ данных о пробеге, нагрузках и условиях эксплуатации для прогнозирования отказов компонентов до их возникновения.

Blockchain для логистической прозрачности:

RFID-события (передача вагона между операторами, таможенный контроль, погрузка/выгрузка) могут фиксироваться в распределенном реестре, обеспечивая неизменяемость данных и доверие между участниками логистической цепи.

Edge Computing и AI:

Локальная обработка RFID-данных с применением машинного обучения для выявления аномалий, оптимизации маршрутов и автоматического принятия оперативных решений.

Заключение

Внедрение RFID-систем на железной дороге представляет собой фундаментальный шаг в направлении создания интеллектуальной транспортной инфраструктуры. Соблюдение международных стандартов, таких как AAR S-918 и TSI, обеспечивает глобальную интероперабельность и масштабируемость решений.

Доказанные результаты ведущих железнодорожных операторов демонстрируют не только прямые операционные преимущества в виде повышения эффективности и снижения затрат, но и стратегические возможности для создания новых сервисов и повышения конкурентоспособности железнодорожного транспорта.

В условиях цифровой трансформации транспортной отрасли и растущих требований к экологичности перевозок, RFID-технологии становятся неотъемлемым элементом современной железнодорожной инфраструктуры, обеспечивающим основу для дальнейшей автоматизации и интеллектуализации транспортных процессов.

Часто задаваемые вопросы (FAQ)

Технические аспекты внедрения

Какова стоимость внедрения RFID системы на железной дороге?

Типовые инвестиции для среднего железнодорожного узла:

Считыватели и антенны: $50,000-100,000
RFID-метки: $2-5 за штуку (зависит от типа и объема)
Программное обеспечение и интеграция: $100,000-300,000
Общие капитальные затраты: $200,000-500,000
Срок окупаемости: 18-30 месяцев

Как RFID работает при высоких скоростях поездов?

Технические возможности современных систем:

Максимальная скорость считывания: до 200 км/ч для грузовых поездов
Время на идентификацию: менее 100 миллисекунд
Надежность считывания: >99.5% при скорости до 120 км/ч
Буферизация данных при временных сбоях связи

Какой срок службы RFID меток на подвижном составе?

Долговечность промышленных меток:

Расчетный срок службы: 10-15 лет
Количество циклов чтения/записи: более 100,000
Устойчивость к экстремальным условиям: -40°C до +85°C
Механическая прочность: выдерживают вибрации до 20G

Стандарты и совместимость

Совместимы ли RFID системы разных стран?

Международная стандартизация:

Базовый стандарт: AAR S-918 (принят в США, Канаде, Мексике)
Европейский стандарт: TSI (Technical Specifications for Interoperability)
Частотные диапазоны: 865-868 МГц (Европа), 902-928 МГц (США)
Кроссрегиональная совместимость обеспечивается через gateway-системы

Как RFID интегрируется с существующими диспетчерскими системами?

Стандартные протоколы интеграции:

LLRP (Low Level Reader Protocol) для управления считывателями
XML/JSON API для обмена данными с ERP-системами
SNMP для мониторинга состояния оборудования
Прямая интеграция с SAP Transportation Management, Oracle TMS

Требуются ли специальные разрешения для использования RFID?

Регуляторные требования:

США: FCC Part 15 (безлицензионное использование)
Европа: EN 302 208 (ETSI стандарт)
Россия: Решение ГКРЧ (диапазон 860-868 МГц)
Специальных лицензий не требуется, но нужно соблюдение технических регламентов

Операционные вопросы

Как RFID влияет на безопасность движения поездов?

Вклад в безопасность:

Автоматический контроль состава поезда (количество вагонов, нагрузка)
Предотвращение движения вагонов с просроченным техосмотром
Мониторинг критических параметров (температура букс, давление в тормозной системе)
Интеграция с системами автоведения поездов (ETCS, PTC)

Можно ли отслеживать местоположение вагонов в реальном времени?

Возможности отслеживания:

Точки контроля: станции, сортировочные горки, пограничные переходы
Частота обновления: при прохождении каждого считывателя
Точность позиционирования: до конкретного путевого участка
Непрерывное GPS-отслеживание требует дополнительных активных систем

Как система работает в условиях радиопомех?

Помехоустойчивость:

Использование frequency hopping (переключение частот)
Адаптивные алгоритмы управления мощностью
Буферизация и повторная передача данных
Резервирование каналов связи

Экономическая эффективность

Какие основные источники экономии от RFID?

Прямые экономические выгоды:

Сокращение персонала на учетных операциях: 20-30%
Снижение потерь подвижного состава: до 85%
Ускорение оборота вагонов: 15-20%
Снижение штрафов за задержки: 40-60%

Как измерить ROI от внедрения RFID?

Методика расчета ROI:

ROI = (Экономия - Инвестиции) / Инвестиции × 100% Экономия включает: - Снижение операционных расходов - Увеличение пропускной способности - Предотвращение потерь и штрафов - Улучшение качества сервиса

Какие скрытые затраты следует учитывать?

Дополнительные расходы:

Обучение персонала: $10,000-20,000
Модернизация IT-инфраструктуры: 10-15% от стоимости системы
Техническое обслуживание: 5-8% в год от стоимости оборудования
Замена меток: $50,000-100,000 в год для крупного оператора

Будущие технологии

Как RFID будет развиваться с появлением 5G?

Синергия RFID и 5G:

Сверхнизкая задержка для критических применений
Массовое подключение IoT-устройств к RFID-системам
Edge computing для локальной обработки данных
Улучшенная интеграция с системами автономного управления

Возможна ли полная автоматизация железнодорожных операций?

Перспективы автоматизации:

Беспилотные грузовые поезда (проекты Rio Tinto, Fortescue)
Автоматические сортировочные станции
Роботизированные системы технического обслуживания
RFID - ключевая технология для идентификации в автономных системах

Источники

Association of American Railroads. "Automatic Equipment Identification Systems: Performance Analysis". 2023. https://www.aar.org/wp-content/uploads/2023/02/AEI-Performance-Report.pdf
AAR Standard S-918. "Automatic Equipment Identification Tagging". 2020. https://www.aar.org/standards/
European Union Agency for Railways. "Technical Specifications for Interoperability (TSI)". https://www.era.europa.eu/activities/technical-specifications-interoperability_en
Norfolk Southern Corporation. "Annual Report 2023: Digital Innovation in Rail Operations". https://www.nscorp.com/content/nscorp/en/investors/annual-reports.html
Canadian Pacific Railway. "Technology Implementation Report". 2023. https://www.cpr.ca/en/investors
European Rail Traffic Management System. "ERTMS Deployment Report". 2023. https://www.ertms.net/
