RFID частоты и диапазоны
РФИД частотные диапазоны

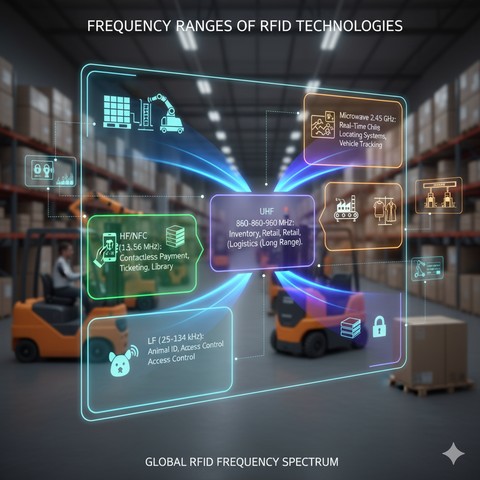

Частотный диапазон промышленных рфид-систем разделен на 3 вида по частотнім дапазонам: LF, HF и UHF.
LF – Low Frequency, 125-135 кГц. Технология этого диапазона включающая метки, считыватели и протоклы обмена применяется в системах контроля доступа, в метках для животных.
HF – High Frequency, 13,553-13,567 МГц. В этом дипазоне работает технология для транспортных проездных систем, беспроводные банковские карты, а так же получившие распространение метки NFC.
UHF (Ultra High Frequency) — это ультравысокочастотный диапазон радиоволн. Диапазоны для RFID технологии 300 — 1000 МГц. UHF подразделяется на два поддиапазона: Нижний UHF 300 – 1 000 МГц ТВ вещание, радиосвязь, RFID, радиомикрофоны Верхний UHF 1 – 3 ГГц Мобильная связь, Wi-Fi (частично), радары.
| Диапазон | Частота | Тип метки | Тип считывателя | Типичная дальность | Примечания |
|---|---|---|---|---|---|
| LF | 125–134,2 кГц | Пассивная | Ближнего действия | 0,5 – 10 см | Хорошо работает рядом с водой и металлом |
| HF | 13,56 МГц | Пассивная | Ближнего действия | 5 – 100 см | Карты, билеты, библиотеки, браслеты |
| NFC | 13,56 МГц (HF) | Пассивная | Смартфон / терминал | 1 – 10 см | Технология ближнего поля для телефонов и меток |
| UHF | 860–960 МГц | Пассивная | Дальнего действия | 1 – 10 м | Склады, логистика, автотранспорт, одежда |
| UHF | 860–960 МГц | Активная | Приемник | 20 – 100 м и более | Метка с батареей, активно передаёт сигнал |
| Microwave | 2,45 ГГц и выше | Пассивная / Активная | Специализированный считыватель | до 10 м (пассивная) до 100+ м (активная) |
Высокая скорость, требует прямую видимость |
